记录网络编程的基本概念

笔记大部分内容来自《TCP/IP网络实验程序篇》这本书前两章。
这本书含有大量的实用程序，可以帮助学习网络编程，而且书中代码可以免费下载。

1.关于分层寻址

应用层使用域名，传输层使用端口号，网络层使用IP地址，以太网层使用MAC。

1.域名寻址，可以把/etc/hosts 文件理解成常用域名和IP对应的缓存文件，如果找不到，就去DNS服务器查找。
DNS服务器配置一般在/etc/resolv.conf 文件中。
2.进程寻址，服务名和端口号一般在/etc/services 文件中，记录的是常用服务名和端口号。
3.网络寻址，这个就比较复杂了，暂且略过。
4.物理寻址，一般是指ARP。

2.什么是socket?什么是端口?什么是网络地址?

socket是一个文件描述符(fd),如在Python交互式环境中:

1
2
3
4
>>> import socket
>>> s = socket.socket()
>>> s
<socket._socketobject object at 0xb749fe2c>

这样只是打开了一个文件描述符，和打开一个文件类似。

做一个实验:

1
2
3
4
5
6
7
8
9
10
import socket
import time
socks = []
for i in range(1000):
    s = socket.socket(socket.AF_INET, socket.SOCK_STREAM)
    socks.append(s)
print len(socks)
time.sleep(120)

运行以上脚本，打开1000个socket，观察netstat,发现打开的TCP端口并没有增加。

端口是一个应用程序打开的虚拟接口(最多有65535个，如果分TCP和UDP，就是65535*2)，这个接口依赖socket。

网络地址是IP地址+端口组成的地址。有了IP地址，可以找到主机，有了端口号，可以找到对应进程，从而进行通信。

3.关于端序

其实就是12345678里面12是放在前面还是后面的问题(为什么不能统一呢)。
使用Python获取本机的端序:

1
2
3
4
5
6
7
In [3]: import sys
In [4]: sys.b
sys.builtin_module_names  sys.byteorder
In [4]: sys.byteorder
Out[4]: 'little'

4.关于以太网帧的说明

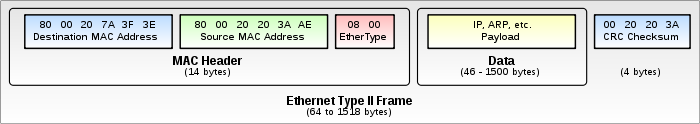

关于以太网帧的示例图如图1所示:

以太网帧示意图

图1

第一部分是以太网头(14个字节)，第二部分是上层协议所带的数据(46-1500个字节)，最后一部分是一个校验和(4个字节)。
那么以太网帧长度从(14+46+4=64 到 14+1500+4=1518 不等)

以太网地址是6个字节的地址，在网卡出厂时已经固定，前三个字节(OUI)用于表示网卡由哪个厂商制造。
OUI的列表在这里可以找到。

在Linux系统的在/usr/include/net/ethernet.h文件中，包含了以太网头的定义：

1
2
3
4
5
6
7
8
9
/* 10Mb/s ethernet header */
struct ether_header
{
  u_int8_t  ether_dhost[ETH_ALEN];  /* destination eth addr */
  u_int8_t  ether_shost[ETH_ALEN];  /* source ether addr  */
  u_int16_t ether_type;           /* packet type ID field */
} __attribute__ ((__packed__));
其中 ETH_ALEN 在 /usr/include/linux/if_ether.h中定义如下：
#define ETH_ALEN  6   /* Octets in one ethernet addr   */

可以看出以太网头部，有源地址，目的地址(都是6个字节)和以太网类型3个字段。

其中以太网类型包括以下几种:

1
2
3
4
5
6
7
8
9
10
11
#define ETHERTYPE_PUP   0x0200      /* Xerox PUP */
#define ETHERTYPE_SPRITE  0x0500    /* Sprite */
#define ETHERTYPE_IP    0x0800    /* IP */
#define ETHERTYPE_ARP   0x0806    /* Address resolution */
#define ETHERTYPE_REVARP  0x8035    /* Reverse ARP */
#define ETHERTYPE_AT    0x809B    /* AppleTalk protocol */
#define ETHERTYPE_AARP    0x80F3    /* AppleTalk ARP */
#define ETHERTYPE_VLAN    0x8100    /* IEEE 802.1Q VLAN tagging */
#define ETHERTYPE_IPX   0x8137    /* IPX */
#define ETHERTYPE_IPV6    0x86dd    /* IP protocol version 6 */
#define ETHERTYPE_LOOPBACK  0x9000    /* used to test interfaces */

最常见的是ARP和IP。

使用Python获取本机的MAC地址方法如下:

1
2
3
4
5
6
7
8
9
10
import uuid
def get_mac():
  mac_num = hex(uuid.getnode()).replace('0x', '').upper()
  mac = '-'.join(mac_num[i : i + 2] for i in range(0, 11, 2))
  return mac
print get_mac()

以太网帧不能穿过路由器，只能在局域网中存在，如果需要穿过路由器，需要经过IP层解包，加上新的以太网头才能出去。

5.关于ARP(不能叫做ARP协议了，因为ARP中的P就是协议的意思~)

ARP(Address Resolution Protocol)是一个根据IP地址寻找MAC地址的协议，一般用在局域网中。

在以太网协议中规定，同一局域网中的一台主机要和另一台主机进行直接通信，必须要知道目标主机的MAC地址。而在TCP/IP协议
中，网络层和传输层只关心目标主机的IP地址。这就导致在以太网中使用IP协议时，数据链路层的以太网协议接到上层IP协议提供
的数据中，只包含目的主机的IP地址。于是需要一种方法，根据目的主机的IP地址，获得其MAC地址。这就是ARP协议要做的事情
。所谓地址解析（address resolution）就是主机在发送帧前将目标IP地址转换成目标MAC地址的过程。
另外，当发送主机和目的主机不在同一个局域网中时，即便知道目的主机的MAC地址，两者也不能直接通信，必须经过路由转发才
可以。所以此时，发送主机通过ARP协议获得的将不是目的主机的真实MAC地址，而是一台可以通往局域网外的路由器的MAC地址。
于是此后发送主机发往目的主机的所有帧，都将发往该路由器，通过它向外发送。这种情况称为ARP代理（ARP Proxy）。

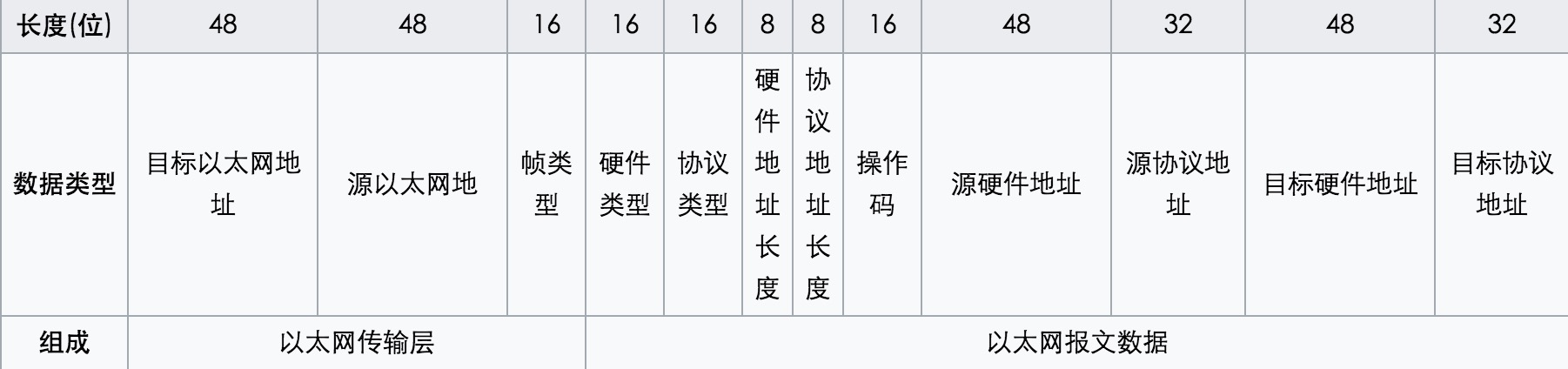

报文格式如图2

arp_packet

图2

关于ARP协议的包定义可以在/usr/include/net/if_arp.h中查看:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
#define ARPOP_REQUEST 1   /* ARP request.  */
#define ARPOP_REPLY 2   /* ARP reply.  */
#define ARPOP_RREQUEST  3   /* RARP request.  */
#define ARPOP_RREPLY  4   /* RARP reply.  */
#define ARPOP_InREQUEST 8   /* InARP request.  */
#define ARPOP_InREPLY 9   /* InARP reply.  */
#define ARPOP_NAK 10    /* (ATM)ARP NAK.  */
/* See RFC 826 for protocol description.  ARP packets are variable
   in size; the arphdr structure defines the fixed-length portion.
   Protocol type values are the same as those for 10 Mb/s Ethernet.
   It is followed by the variable-sized fields ar_sha, arp_spa,
   arp_tha and arp_tpa in that order, according to the lengths
   specified.  Field names used correspond to RFC 826.  */
struct arphdr {
    unsigned short int ar_hrd;    /* Format of hardware address.  */
    unsigned short int ar_pro;    /* Format of protocol address.  */
    unsigned char ar_hln;   /* Length of hardware address.  */
    unsigned char ar_pln;   /* Length of protocol address.  */
    unsigned short int ar_op;   /* ARP opcode (command).  */
#if 0
    /* Ethernet looks like this : This bit is variable sized however...  */
    unsigned char __ar_sha[ETH_ALEN]; /* Sender hardware address.  */
    unsigned char __ar_sip[4];    /* Sender IP address.  */
    unsigned char __ar_tha[ETH_ALEN]; /* Target hardware address.  */
    unsigned char __ar_tip[4];    /* Target IP address.  */
#endif
};

ARP解析过程如下:

假定有A(192.168.10.104 MAC地址为80:00:27:49:84:68) 和 B(192.168.10.108 MAC地址为e8:4e:06:29:6d:6d)在用同一个局域网，需要通信。

1.A先查找ARP缓存，发现没有找到B的MAC地址缓存；
2.A发送ARP广播查询请求，对局域网内的所有主机广播，内容是192.168.10.108的主机，回答我你的MAC地址；
3.主机B收到ARP请求后，回答了A，并更新自己的ARP缓存，其他主机则不会响应A的询问；
4.当主机A收到了B的回复后，更新自己的ARP缓存。

使用实际的网络包查看过程：

先看下A(192.168.10.104)的ARP缓存

1
2
3
4
arp -a
? (192.168.10.103) 位于 80:e6:50:08:19:66 [ether] 在 eth0
? (192.168.10.106) 位于 c8:1e:e7:a1:3c:ab [ether] 在 eth0
? (192.168.10.1) 位于 d0:c7:c0:0b:cb:4a [ether] 在 eth0

没有B主机的信息。
我们先ping一下B，在ping之前会发ARP请求:

1
2
3
4
5
6
7
8
9
10
11
ping 192.168.10.108
PING 192.168.10.108 (192.168.10.108) 56(84) bytes of data.
64 bytes from 192.168.10.108: icmp_seq=1 ttl=128 time=1165 ms
64 bytes from 192.168.10.108: icmp_seq=2 ttl=128 time=156 ms
64 bytes from 192.168.10.108: icmp_seq=3 ttl=128 time=104 ms
64 bytes from 192.168.10.108: icmp_seq=4 ttl=128 time=499 ms
64 bytes from 192.168.10.108: icmp_seq=5 ttl=128 time=103 ms
64 bytes from 192.168.10.108: icmp_seq=6 ttl=128 time=4.33 ms
^C
--- 192.168.10.108 ping statistics ---
6 packets transmitted, 6 received, 0% packet loss, time 5015ms

现在再看A的ARP缓存:

1
2
3
4
5
arp -a
? (192.168.10.103) 位于 80:e6:50:08:19:66 [ether] 在 eth0
? (192.168.10.108) 位于 e8:4e:06:29:6d:6d [ether] 在 eth0
? (192.168.10.106) 位于 c8:1e:e7:a1:3c:ab [ether] 在 eth0
? (192.168.10.1) 位于 d0:c7:c0:0b:cb:4a [ether] 在 eth0

这时候B的信息就加入A的缓存了。

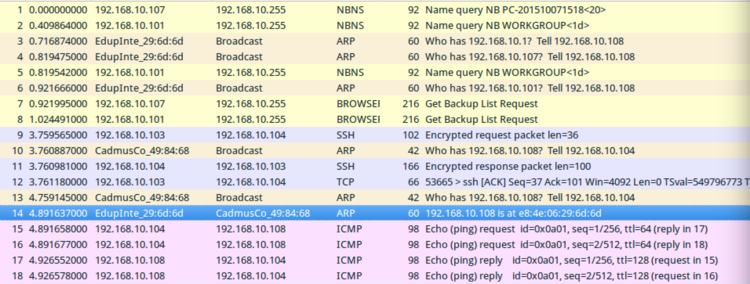

把整个过程抓包看下数据包:

arp过程

图3

在ping之前会有ARP request，就是第13个包，如图4:
arp 请求
图4

这里的广播地址是FF:FF:FF:FF:FF:FF，意思就是我是A(192.168.10.104)，问问大家，如果你的IP是192.168.10.108，赶紧告诉我你的MAC地址。

然后第14个包，是B(192.168.10.108)的回答，如图5:
arp响应
图5

B收到请求后的reply，告诉A(192.168.10.104)，我是B(192.168.10.108)，我的MAC地址是e8:4e:06:29:6d:6d，然后A把B的IP和MAC做一个缓冲到A的主机中，这样就可以通信了。

未完待续
